华为交换机命令大全

作者:艾裕科技 发布时间:2023-04-08 18:35:00点击:956

一、华为交换机基础配置命令



1、创建vlan

<Quidway>     //用户视图,也就是在Quidway模式下运行命令。
<Quidway>system-view      //进入配置视图
[Quidway] vlan 10       //创建vlan 10,并进入vlan10配置视图,如果vlan10存在就直接进入vlan10配置视图
[Quidway-vlan10] quit     //回到配置视图
[Quidway] vlan 100     //创建vlan 100,并进入vlan100配置视图,如果vlan10存在就直接进入vlan100配置视图

[Quidway-vlan100] quit     //回到配置视图


2、将端口加入到vlan中:

[Quidway] interface GigabitEthernet2/0/1    (10G光口)
[Quidway- GigabitEthernet2/0/1] port link-type access    //定义端口传输模式
[Quidway- GigabitEthernet2/0/1] port default vlan 100   //将端口加入vlan100
[Quidway- GigabitEthernet2/0/1] quit       //回到配置视图

[Quidway] interface GigabitEthernet1/0/0       //进入1号插槽上的第一个千兆网口配置视图中。0代表1号口
[Quidway- GigabitEthernet1/0/0] port link-type access   //定义端口传输模式
[Quidway- GigabitEthernet2/0/1] port default vlan 10   //将这个端口加入到vlan10中
[Quidway- GigabitEthernet2/0/1] quit

3、将多个端口加入到VLAN中

<Quidway>system-view
[Quidway]vlan 10
[Quidway-vlan10]port GigabitEthernet 1/0/0 to 1/0/29   //将0到29号口加入到vlan10中
[Quidway-vlan10]quit


4、交换机配置IP地址

[Quidway] interface Vlanif100     // 进入vlan100接口视图与vlan 100命令进入的地方不同
[Quidway-Vlanif100] ip address 119.167.200.90 255.255.255.252      // 定义vlan100管理IP三层 交换网关路由
[Quidway-Vlanif100] quit       //返回视图
[Quidway] interface Vlanif10    // 进入vlan10接口视图与vlan 10命令进入的地方不同
[Quidway-Vlanif10] ip address 119.167.206.129 255.255.255.128    // 定义vlan10管理IP三层交换网关路由

[Quidway-Vlanif10] quit


5、配置默认静态路由:

[Quidway]ip route-static 0.0.0.0 0.0.0.0 119.167.200.89 //配置默认静态路由。


6、 交换机保存设置和重置命令

<Quidway>save        //保存配置信息
<Quidway>reset saved-configuration     //重置交换机的配置
<Quidway>reboot      //重新启动交换机


7、交换机常用的显示命令

用户视图模式下:
<Quidway>display current-configuration     //显示现在交换机正在运行的配置明细
<Quidway>display device       //显示各设备状态
<Quidway>display interface ?    //显示端口状态,用?可以查看后边跟的选项
<Quidway>display version      //查看交换机固件版本信息
<Quidway>display vlan ?      // 查看vlan的配置信息


8、恢复交换机出厂设置

<Quidway>reset saved-configuration    //重置交换机的配置


二、华为交换机配置状态查询命令



上面我们已经总结了华为交换机的配置命令,在项目中,除了配置命令外,我们也会经常使用到查询命令 ,来查看配置情况。

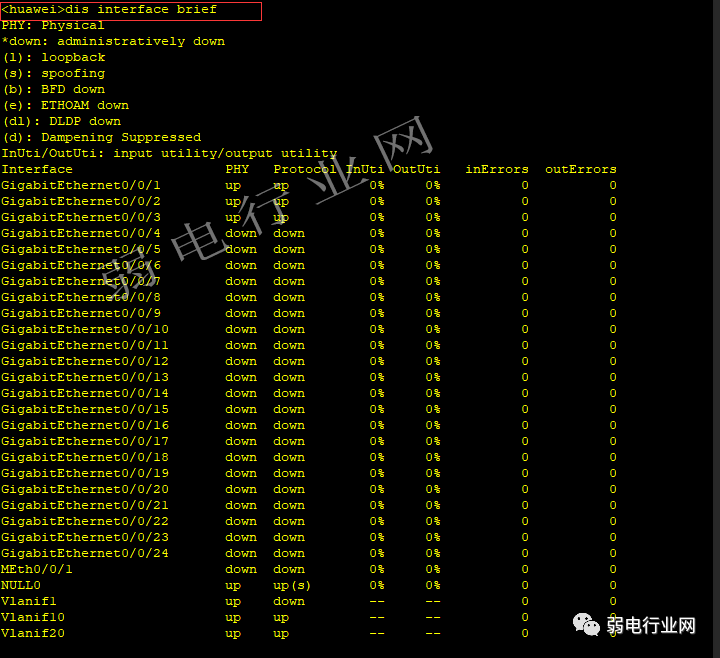

一、查询端口使用情况

dis interface brief查看交换机的哪个端口是万兆端口,以及端口状态,个端口在使用。

如下图,使用这个命令。


其中端口0/0/1与端口0/0/2处于使用中。其它接口没有使用;如果在实际项目配置了其它的端口,它的状态没有显示up,而是down,那么就要检查端口配置了。

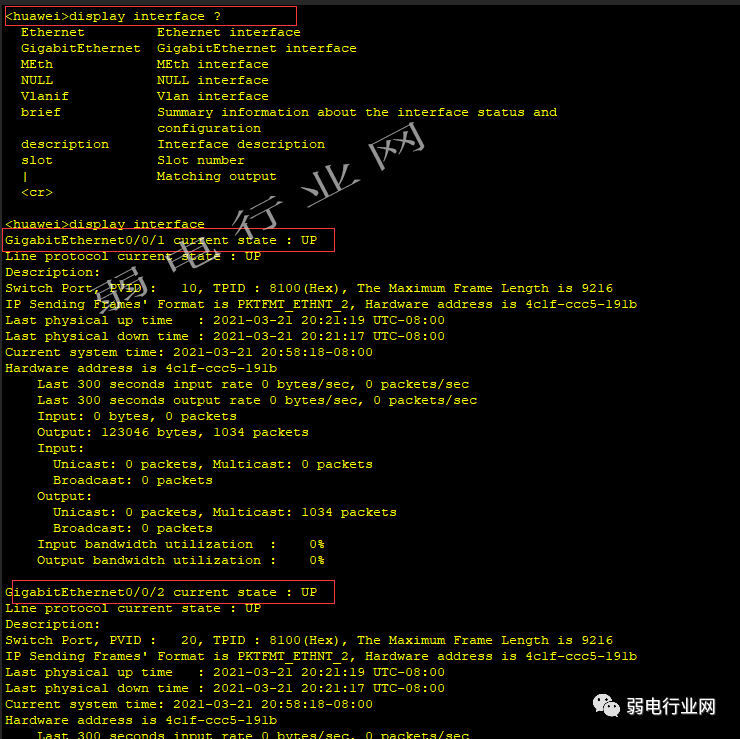

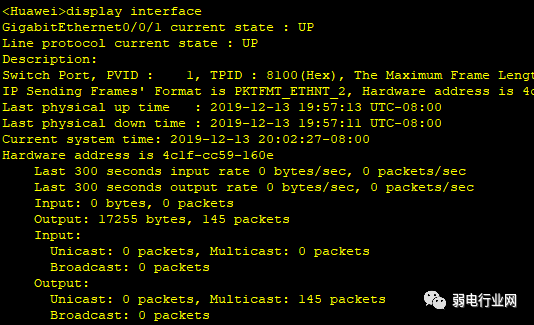

如果你需要查看端口更详细情况,可以直接输入:

display interface ?

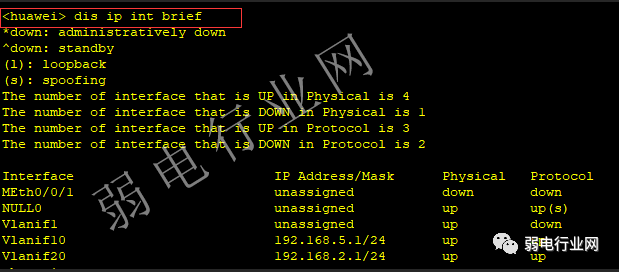

二、虚拟接口对应的ip地址使用情况

dis ip int brief 显示虚拟接口对应的 ip地址与使用状态。


虚拟接口的配置在交换机上是极其常见的,一个网络配置有时需要创建3到5个虚拟接口,了解虚拟接口的配置情况也是十分有必要的。

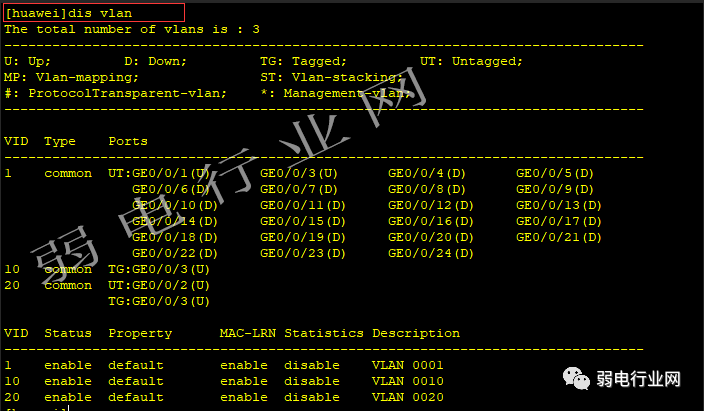

三、显示已经创建的vlan情况 dis vlan

显示已经创建的vlan情况 dis vlan

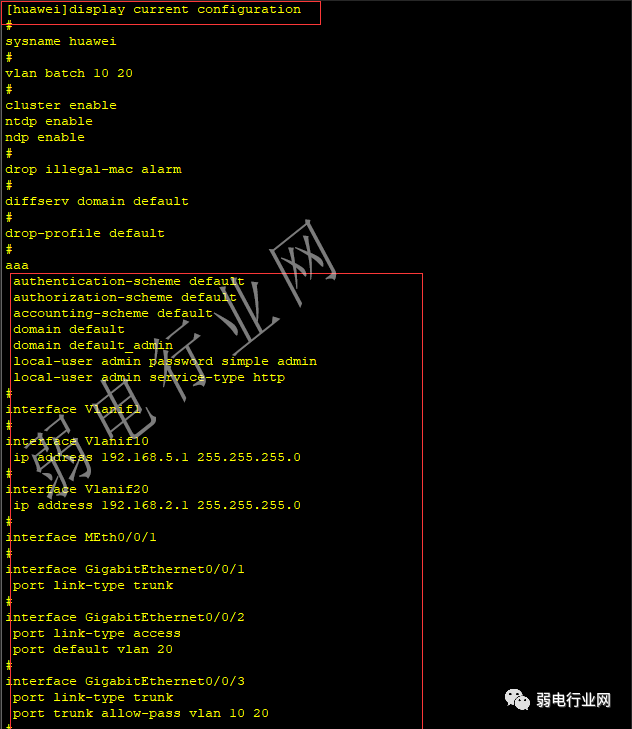

四、查看交换机正在使用的配置明细n

显示现在交换机正在运行的配置明细 ,可以详细的看到交换机的配置情况,这个命令非常重要,可以详细查看交换机的ip地址、vlan、端口的配置情况。

display current configuration

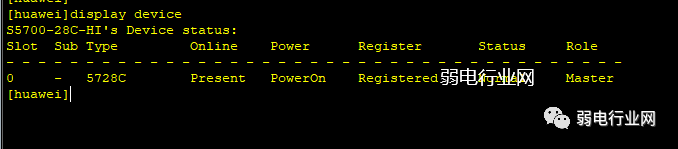

五、显示交换机设备状态

显示设备状态,对查看交换机的状态很有必要。

display device

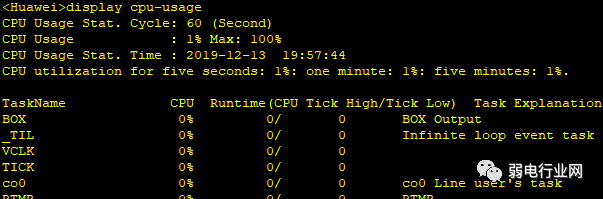

六、查看交换机cpu使用情况

当你觉得交换机很卡时,不如查看交换机的cpu利用率

Display cpu-usage 查看交换机CPU利用率



七、查看交换机内存使用情况

查看交换机内存利用率。

Display memory


如果发现cpu与内存两者利用率都非常高,再通过输入命令 #Display interface端口号,可以不断的检查各端口下的数据流。


进入该端口配置界面下,输入Shutdown命令,强制关闭该端口使其断网,联系该终端使用人员,令其终止下载进程后,再恢复其网络。


七、查看交换机型号与固件版本

查看交换机的型号与固件版本,在了解交换机参数时很重要,根据交换机性能情况使用交换机。

display version
