弱电图纸该怎么看,怎么算?

作者:AB模板网 发布时间:2023-03-24 10:50:50点击:1079

做弱电设计可以从看图纸开始,从图纸了解设计思路,了解系统构成,了解图纸语言,了解设计深度,了解细节处理,正好这套图纸很全面,可以花时间深入了解了解。

关于本套设计:

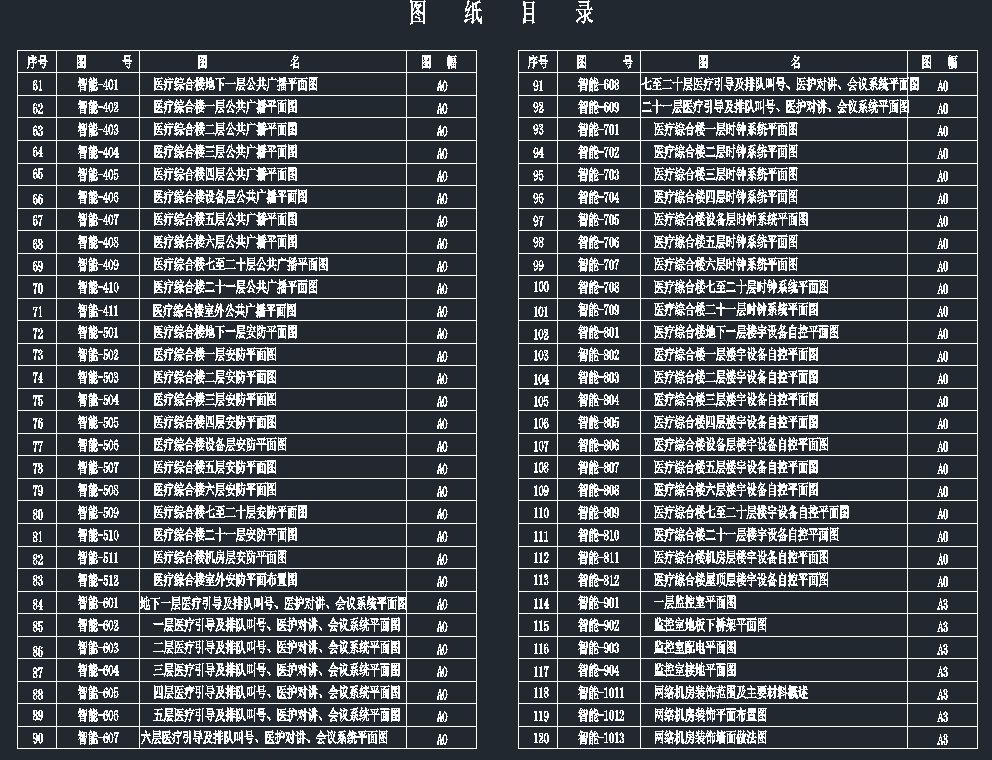

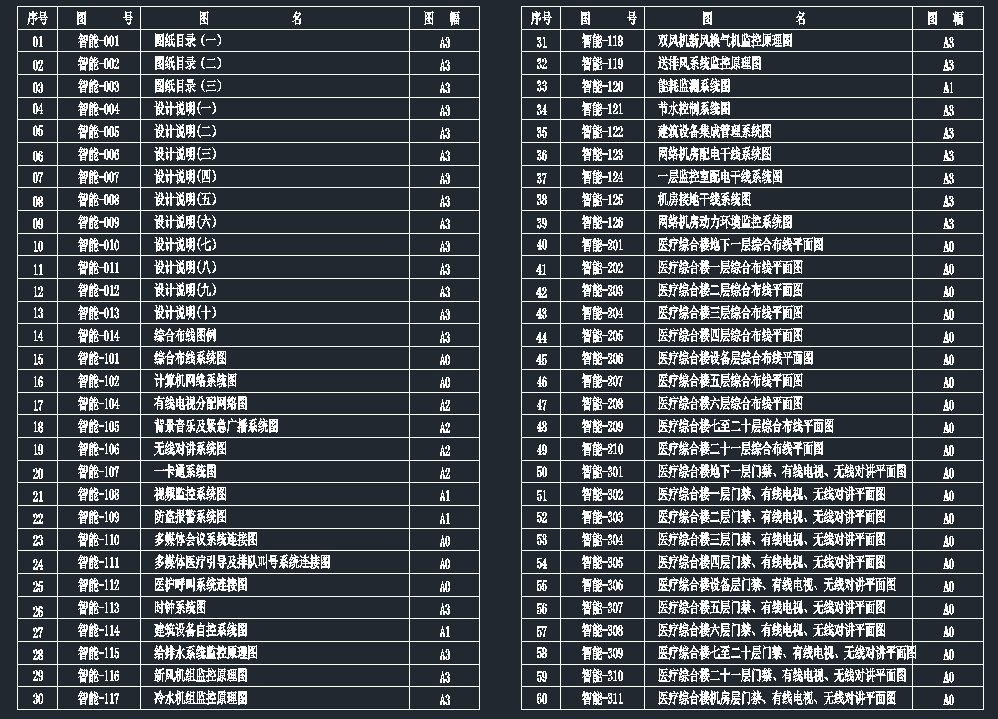

一、先看看目录






二、设计说明

综合布线系统;计算机网络系统;有线电视系统;背景音乐兼消防广播系统;视频监控系统;防盗报警系统;电子巡更系统;一卡通系统;无线对讲系统;多媒体会议系统;医疗示教及手术监控系统;多媒体医疗引导及排队叫号系统;医护呼叫系统;医院时钟系统;楼宇自控系统;节水控制系统;能耗监测系统;机房工程;智能化系统集成。

4.1 工作区子系统:


无线覆盖:无线内网大楼全覆盖。病区用无线与大楼公共区域(门诊区域)无线分开架设。公共区域采用蜂窝式无线覆盖(无线AP安装在走廊),病区采用智分式无线覆盖(每个病房、办公室及走廊安装AP射频发射模块)。

4.2 水平配线子系统:

数据和语音信息点全部使用六类非屏蔽双绞线;线缆自配线间机柜配线架引出,经金属线槽、电气导管敷设至工作区。线缆弯曲半径至少为线缆外径的4倍。水平链路长度不超过100米;固定链路长度不超过90米。

4.3 管理间子系统:

共设置21个弱电间,其中地下层4个弱电间主要为设备网使用。铜缆部分均采用6类非屏蔽RJ45配线架,光缆部分均采用24口光纤配线架,语音大对数端接采用100对110配线架。

4.4 垂直干线子系统:

数据传输采用12芯和6芯室内单模光纤。语音传输采用50对室内三类大对数电缆。内网、外网各2根12芯单模光纤(双链路)。设备网1根6芯单模光纤(单链路)。大对数电缆按语音点数加10%余量满配。

4.5 设备间子系统:

外网、内网主机房在4F信息科网络机房。设备网主机房在1F监控中心。

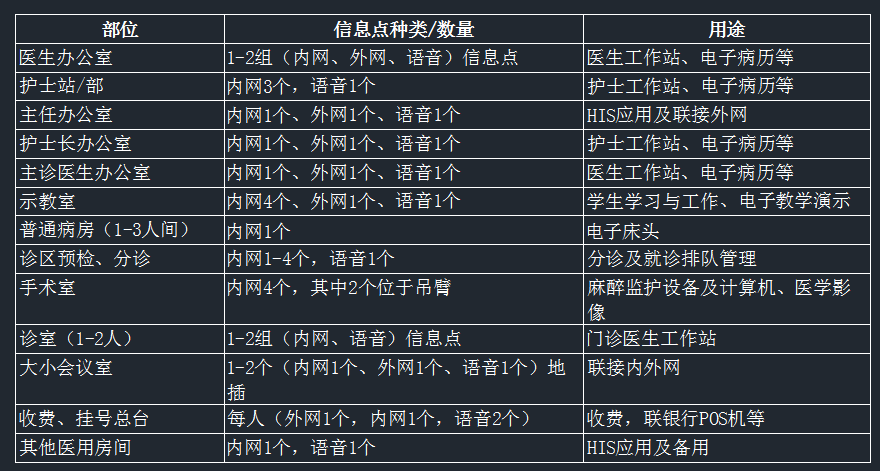

点位统计说明:

内网点1818个,外网点400个,语音点1069个,蜂窝AP点96个,智分AP射频模块591个。

4.6 综合桥架管路系统

大楼内的弱电系统桥架采用槽式封闭金属桥架,给布线系统、安防系统等智能化系统提供线缆敷设保护和路由,弱电间内垂直主干桥架采用400*200规格,各楼层水平桥架采用200*100、300*100、300*200规格。各节桥架之间采用铜编织线接地连接后与大楼内接地极可靠连接,接地电阻小于1欧姆。

楼内的水平布管采用KBG金属管,采用规格为直径20和25两种。

地下室穿人防区域金属管采用镀锌钢管。

计算机网络系统按三套网设计,包括外网网络、内网网络(含无线覆盖)、和设备专用网络,三套网络物理分隔设置。三套网络全部按照千兆以太网配置设备。

三套网络系统均采用两层星型拓扑结构形式,即核心层-接入层。

4F信息科网络机房内配置两台外网核心层交换机,互为热备份。核心层交换机通过千兆双链路下联到对应区域或弱电间内接入层交换机。

4F信息科网络机房内配置两台内网核心层交换机,互为热备份。核心层交换机通过千兆双链路下联到对应区域或弱电间内接入层交换机。

1F监控中心配置一台设备专用网络核心层交换机,通过千兆单链路下联到对应区域或弱电间内接入层交换机。 为广播系统、安全技术防范系统、智能卡应用系统、建筑设备管理系统等提供信息传输平台。

各套网各区域或弱电间内接入层交换机之间无级联堆叠,全部是单链路或双链路上联核心交换机。



其他系统不再一一列举




二、系统图部分图纸

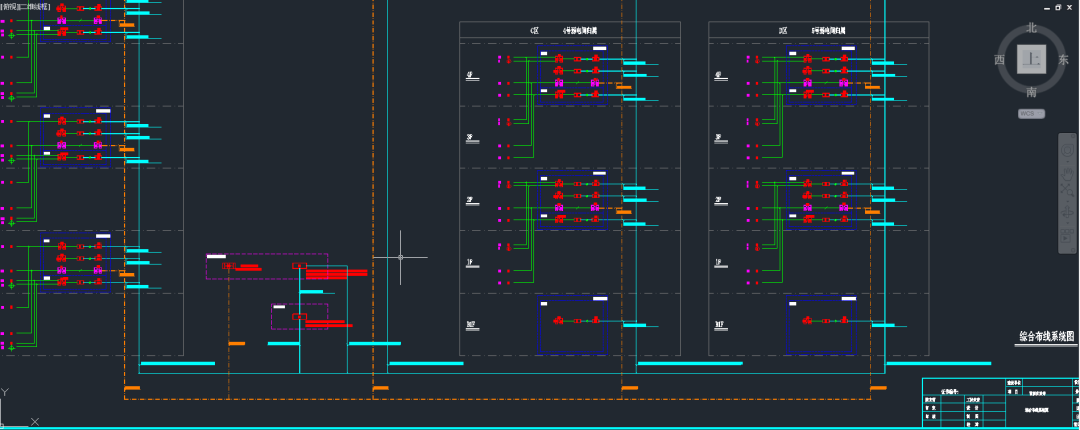

综合布线系统图




计算机网络系统图

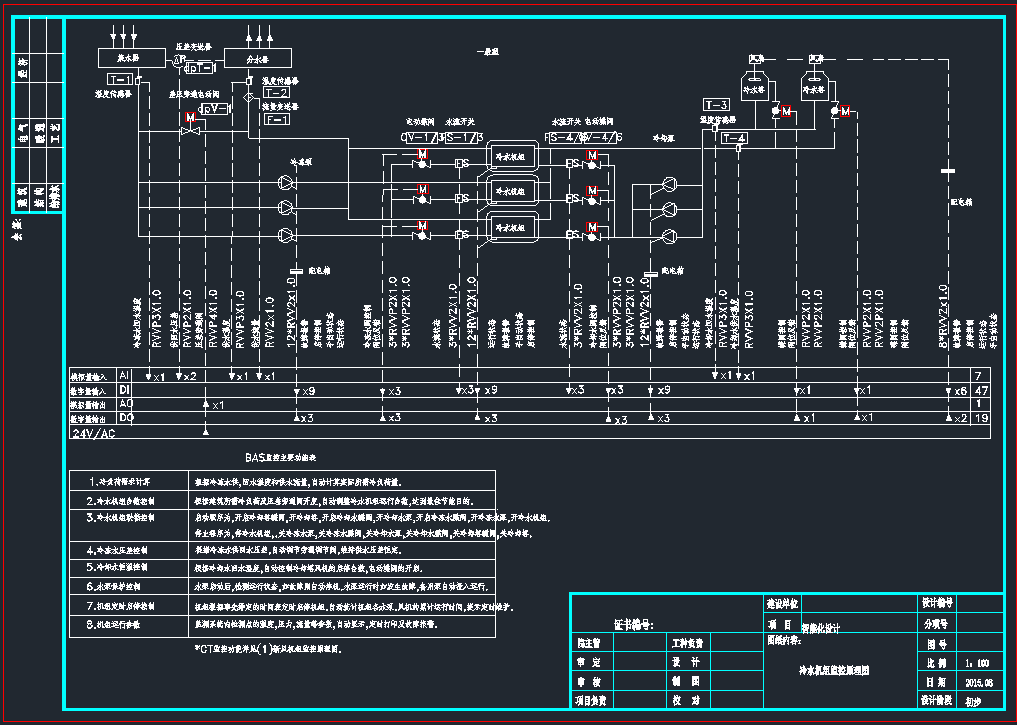

楼宇自控(BAS)系统图




UPS供电系统图



三、平面图部分图纸

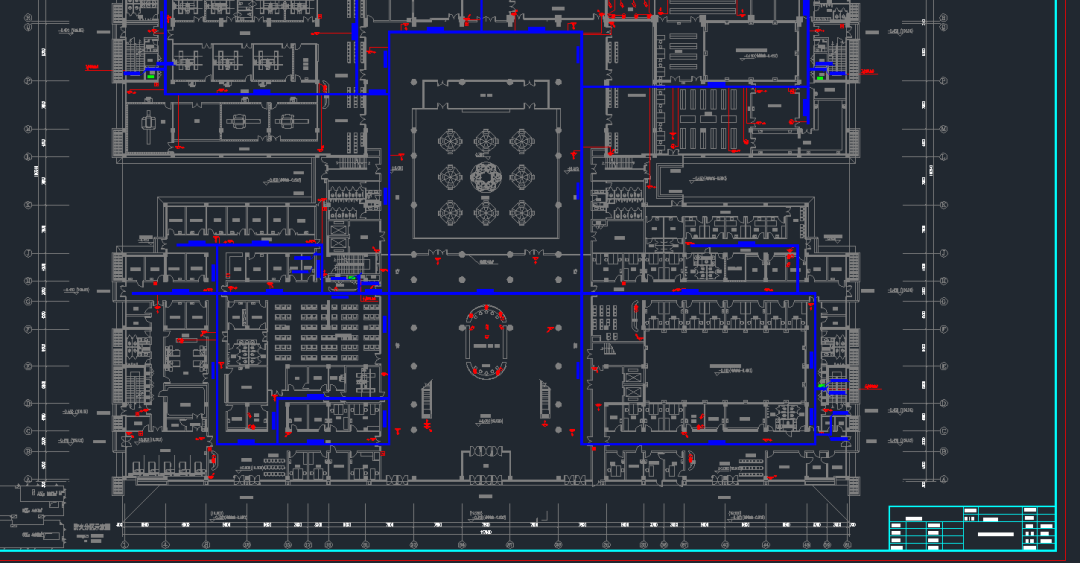

综合布线系统平面图




机房装修平面图




室外广播平面图



四、原理图部分图纸


  1. 图片14.png

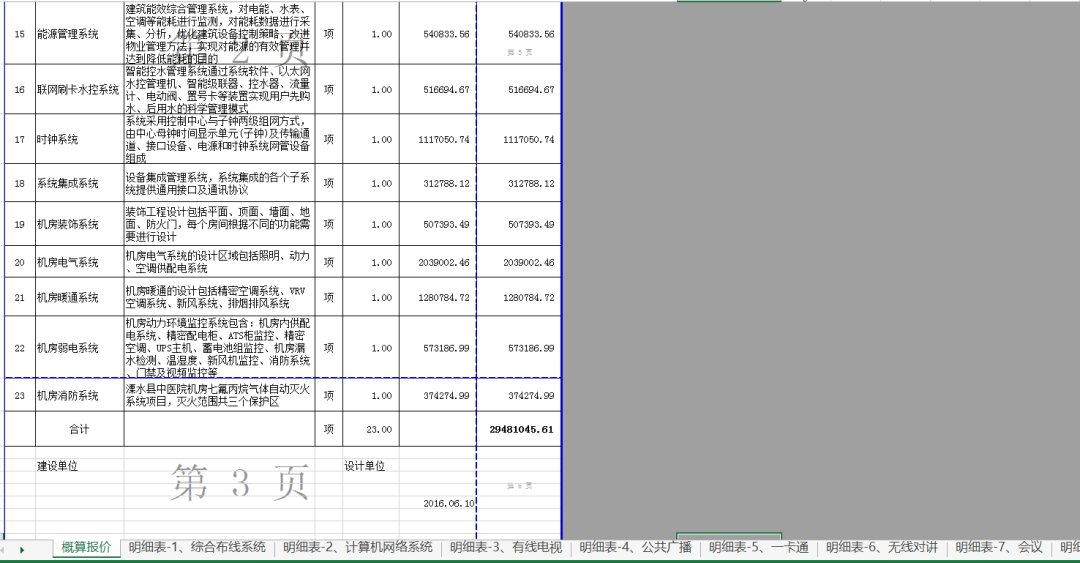

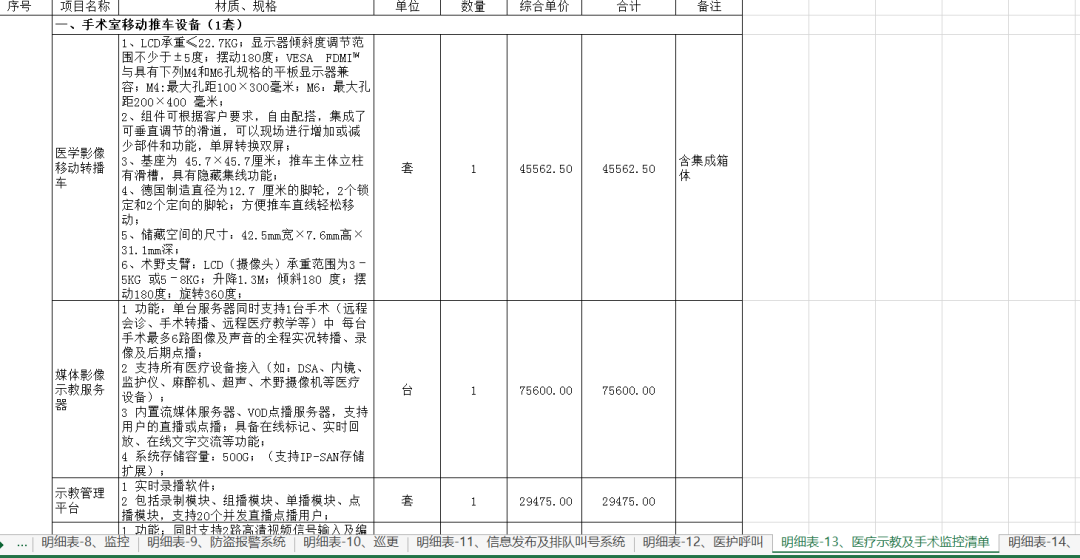

五、预算清单
