弱电工程机房工程中的**环境监控系统**（也称为机房动力环境监控系统）是确保机房核心设备（服务器、网络设备、存储设备、UPS、精密空调等）安全、稳定、可靠运行的关键子系统。它如同机房的“神经末梢”和“预警哨兵”，实时感知机房内部的各种环境参数和设备运行状态，并在异常发生时及时告警，甚至采取预设的联动控制措施，以最大限度地预防故障、减少损失。

以下是对该系统的详细介绍：

🧠 一、 核心目的与重要性

1.  **保障设备安全运行：** 精密电子设备对环境要求极高，温度、湿度、灰尘、水浸、供电异常等都可能导致设备故障甚至损坏。环境监控系统是预防性维护的第一道防线。

2.  **预防重大事故：** 及时发现漏水、烟雾、高温、非法入侵等潜在风险，避免火灾、设备损毁、数据丢失等灾难性后果。

3.  **提高运维效率：** 7x24小时不间断自动监控，减少人工巡检频率和强度，解放人力专注于更高价值的任务；远程监控能力使得运维人员不必时刻值守现场。

4.  **实现无人/少人值守：** 为远程运维和自动化管理提供基础，尤其适用于分布式机房或分支机构机房。

5.  **故障快速定位与处理：** 精确的告警信息（包括位置、参数、时间）有助于快速定位问题根源，缩短故障恢复时间。

6.  **积累运行数据：** 长期记录环境参数和设备状态数据，为机房能效优化、容量规划、设备生命周期管理提供数据支持。

 🔍 二、 主要监控对象与内容

1.  **环境参数监控：**

    *   **温湿度：** 机房内关键区域（机柜进/出风口、空调回风口、设备间等）的实时温度和相对湿度。这是最基础也是最重要的监控项。

    *   **漏水/漏液：** 检测精密空调、水管、窗户、屋顶等可能发生泄漏的区域。常用定位式或区域式漏水感应绳。

    *   **烟雾探测：** 早期火灾预警（通常采用吸气式或点式烟雾探测器）。

    *   **空气质量（可选）：** 监测粉尘/颗粒物浓度（PM2.5， PM10）。

    *   **气压差（可选）：** 监控机房与外部或不同区域间的气压差（对高等级机房重要）。

2.  **动力设备监控：**

    *   **供配电：**

        *   市电状态（输入电压、电流、频率、有无）。

        *   UPS状态（输入/输出电压电流、频率、负载百分比、电池状态、运行模式、告警信息）。

        *   配电柜开关状态（重要回路开关分合闸状态）。

        *   蓄电池组（单体内阻、电压、温度 - 通常需要专用电池监控模块）。

    *   **精密空调：** 运行状态（开关机、制冷/加热/除湿模式）、设定参数（温湿度设定值）、实际回风/送风温湿度、压缩机/风机/加湿器状态、告警信息（高压、低压、滤网堵塞、加湿器故障等）。通常通过协议（如Modbus, SNMP）或干接点接入。

3.  **安防监控（集成）：**

    *   **视频监控：** 集成机房关键区域（出入口、通道、设备区）的视频图像。

    *   **门禁系统：** 监控机房门的开关状态、人员进出记录、非法闯入告警。

    *   **红外/双鉴探测器：** 用于非工作时段或无人区域的非法入侵探测。

4.  **其他：**

    *   **机柜微环境（可选）：** 监控单个或成组机柜内部的温度分布（使用机柜温度传感器条）。

    *   **发电机状态（可选）：** 监控备用发电机的运行状态、油位、水温、启动电池电压等。

    *   **照明状态（可选）：** 监控机房照明开关状态。

🛠 三、 系统功能

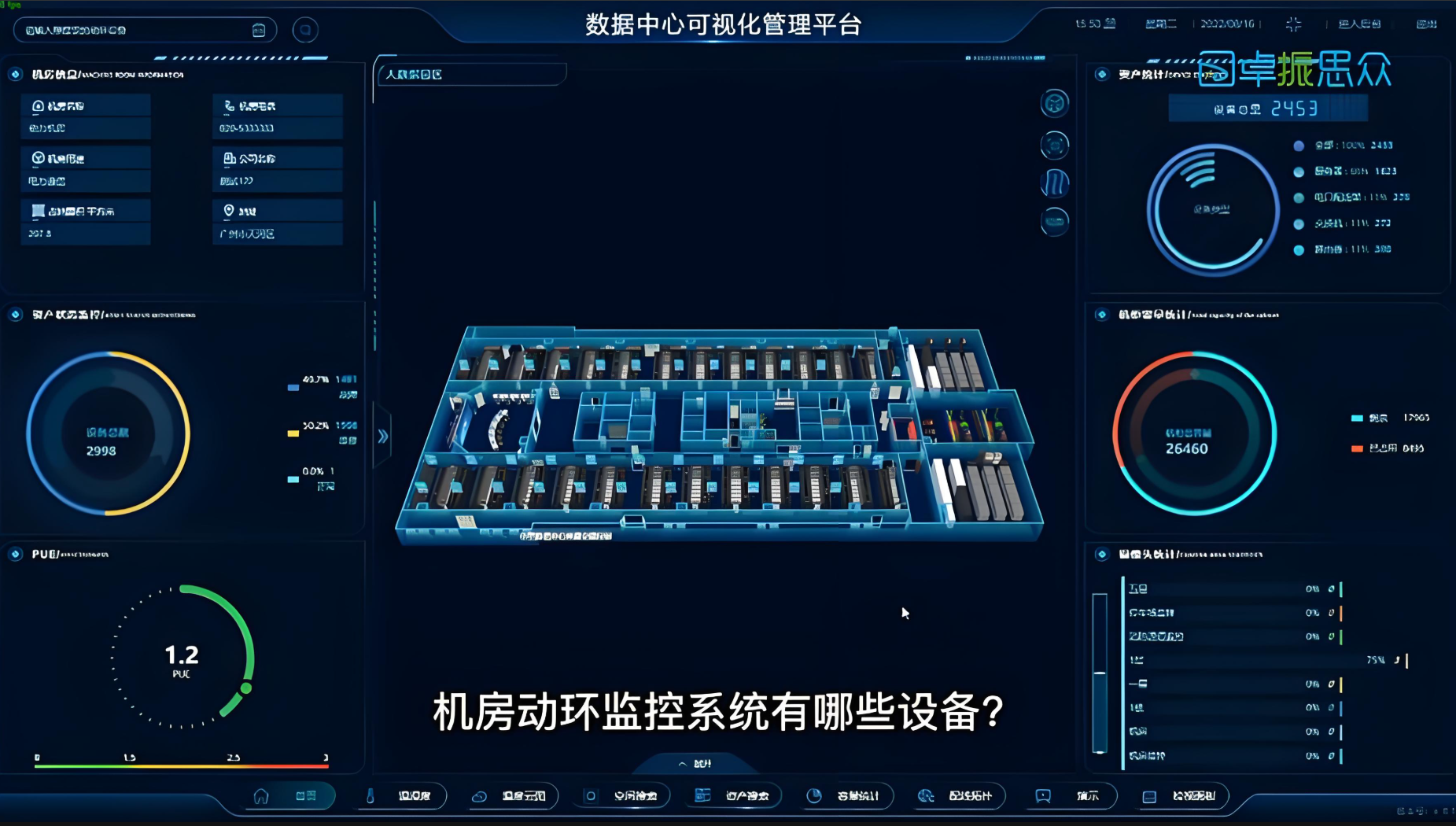

1.  **实时监测：** 以图形化界面（Web、客户端、大屏）直观展示所有被监控参数的实时数据和设备状态。

2.  **智能告警：**

    *   **多级阈值设定：** 为不同参数设定多级报警阈值（如温湿度：预警值、报警值、紧急值）。

    *   **多样化报警方式：** 声光报警（现场）、短信、电话语音、邮件、微信推送、APP消息、SNMP Trap转发等。

    *   **报警过滤与确认：** 支持报警延时、防抖、屏蔽、确认、升级规则设置，避免误报骚扰。

    *   **精准定位：** 报警信息包含具体位置（如哪个房间、哪个空调漏水、哪个机柜温度高）。

3.  **历史数据记录与查询：** 长期存储所有监控数据，可按时间、参数、设备等条件查询历史记录、生成曲线、报表。

4.  **事件管理：** 记录所有操作日志、报警事件、系统事件，便于审计和追溯。

5.  **远程控制（可选）：** 授权用户可通过监控平台远程对部分设备进行控制，如远程重启空调、开关照明、控制门禁（需安全验证）。

6.  **联动控制：**

    *   检测到漏水 → 自动关闭相应水阀 + 声光报警 + 通知人员。

    *   检测到温度超高 → 自动启动备用空调或调整空调设定值 + 报警。

    *   检测到烟雾 → 联动视频确认 + 启动气体灭火系统（如有） + 紧急报警 + 通知消防。

    *   非法入侵 → 联动视频抓拍/录像 + 声光威慑 + 报警通知安保。

    *   市电中断 → 联动启动发电机（如有） + 报警。

7.  **可视化展示：** 提供机房平面图、机柜布局图、系统架构图等可视化视图，将监控数据直观标注在对应位置。

8.  **报表统计：** 自动生成温湿度曲线、报警统计、设备运行时长、能耗分析等报表。

⚙ 四、 系统架构与组成

1.  **现场监控层：**

    *   **传感器：** 温湿度传感器、漏水感应绳/探头、烟雾探测器、电压/电流传感器、电量仪、门磁、红外探测器等。

    *   **智能设备通讯接口：** 用于连接UPS、精密空调、智能配电柜等自带通信接口的设备（通过RS232/485, Modbus, SNMP, BACnet等协议）。

    *   **智能设备干接点接口：** 用于连接只提供简单开关量信号（如运行/故障/报警）的设备。

2.  **数据采集层：**

    *   **动环监控主机/嵌入式服务器：** 系统的核心处理单元，运行监控软件，负责数据采集、处理、存储、告警判断、联动控制。通常为工业级设备，部署在机房内。

    *   **数据采集模块：** 如I/O模块（采集开关量、模拟量）、协议转换网关（将不同设备的协议转换为统一协议如Modbus TCP/IP）、串口服务器等。用于扩展接入能力和处理不同类型的信号。

3.  **数据传输层：** 机房内部通常采用以太网（TCP/IP）或现场总线（如RS485）。远程传输可通过企业专网或VPN。

4.  **监控中心层：**

    *   **监控中心服务器（可选）：** 用于集中管理多个机房的监控系统，实现数据汇总、集中告警、统一视图。

    *   **监控客户端：** 运行在运维人员电脑、手机APP或Web浏览器上的软件，用于查看实时数据、处理告警、查询历史、配置系统。

    *   **大屏幕显示系统：** 用于集中展示关键监控信息。

    *   **告警通知服务器/网关：** 负责将告警信息发送到短信网关、电话语音网关、邮件服务器、微信平台等。

📌 五、 选型与实施关键点

1.  **明确需求：** 根据机房等级、重要性、预算、设备类型和数量确定需要监控的对象、范围和功能深度。

2.  **可靠性与稳定性：** 监控系统本身必须高度可靠，不能成为单点故障。选择工业级设备，考虑冗余设计（如双主机、双电源）。

3.  **扩展性：** 系统架构应便于后期增加监控点、接入新类型设备或扩展新功能。

4.  **兼容性：** 系统应能兼容多种主流设备和传感器的通信协议和接口方式。

5.  **易用性：** 界面友好，操作简便，报警信息清晰准确，报表功能实用。

6.  **安全性：** 系统自身安全（用户权限管理、操作审计、数据加密）和接入安全（防止非法访问和攻击）。

7.  **传感器布点：** 位置选择至关重要（如漏水绳沿水路敷设，温湿度传感器在关键设备进风口），需科学规划。

8.  **报警策略优化：** 合理设置阈值和报警方式，避免报警风暴或重要报警被淹没。建立完善的报警处理流程。

 📈 总结

弱电机房环境监控系统是现代数据中心和关键设备机房不可或缺的“守护者”。它通过实时、全面、智能化的监控手段，将机房环境的“不可见”风险转化为“可见、可管、可控”的信息流，极大地提升了机房的运行安全性、管理效率和智能化水平。在设计和实施机房工程时，必须将环境监控系统作为核心子系统之一进行重点规划和建设。
